Cuando hablamos de Normas para instalación de chimeneas y escape de generadores, no estamos hablando únicamente de un requisito técnico más dentro del proyecto eléctrico. Estamos hablando de seguridad humana, cumplimiento legal y protección del propio equipo. Una mala instalación del sistema de escape puede provocar acumulación de monóxido de carbono (CO), sobrecalentamiento del motor, pérdida de potencia e incluso la invalidación de la garantía del fabricante.
En Panamá, donde los generadores eléctricos son fundamentales para hospitales, edificios comerciales, industrias y residencias de alto consumo, el sistema de escape cumple una función crítica: evacuar de forma segura los gases producto de la combustión diésel o gasolina, sin afectar la operación del equipo ni el entorno.
Seguridad humana y riesgo de intoxicación
El monóxido de carbono es un gas incoloro e inodoro altamente tóxico. Una instalación incorrecta —especialmente en cuartos cerrados o con mala ventilación— puede provocar acumulaciones peligrosas. Las normas existen precisamente para:
En instalaciones hospitalarias o comerciales, el incumplimiento puede convertirse en un riesgo legal grave para el propietario o contratista.
Protección del generador: la contrapresión
Uno de los aspectos más ignorados en el mercado local es la contrapresión del sistema de escape. Cada fabricante establece un límite máximo permisible (generalmente medido en pulgadas de columna de agua o kPa). Si la chimenea está mal dimensionada, tiene demasiadas curvas o utiliza un diámetro inferior al recomendado:
Una instalación que no respeta las normas puede generar fallas prematuras que superan fácilmente miles de dólares en reparaciones.
Cumplimiento normativo y responsabilidad legal
Las normas para instalación de chimeneas y escape de generadores no son opcionales en proyectos formales. En inspecciones técnicas, especialmente en edificios comerciales o industriales en Panamá, pueden exigirse referencias a estándares internacionales como NFPA y lineamientos del fabricante.
Un sistema de escape correctamente diseñado debe considerar:
Ignorar estos criterios puede derivar en sanciones, rechazo de permisos o problemas con aseguradoras.
Impacto en el entorno urbano
En zonas urbanas de Panamá, donde muchos generadores se instalan en azoteas o cuartos técnicos, el diseño del escape también debe contemplar:
Un diseño técnico adecuado no solo protege el equipo, sino también la reputación del propietario del edificio.
En resumen, cumplir con las normas para instalación de chimeneas y escape de generadores no es un lujo técnico: es una inversión en seguridad, eficiencia y cumplimiento legal. Y en un país donde los cortes eléctricos siguen siendo una realidad en ciertos sectores, hacerlo correctamente desde el inicio marca la diferencia entre una instalación profesional y una improvisación costosa.
Para aplicar correctamente las Normas para instalación de chimeneas y escape de generadores, es indispensable entender qué regulaciones internacionales sirven como marco técnico en Panamá. Aunque el país no siempre publica una normativa específica exclusiva para sistemas de escape de generadores, las inspecciones y diseños profesionales se basan en estándares reconocidos internacionalmente.
Las tres referencias más importantes en proyectos formales son: NFPA 37, NFPA 110 y el NEC (NFPA 70). A esto se suman regulaciones ambientales relacionadas con emisiones.
NFPA 37 – Instalación y uso de motores de combustión estacionarios
La NFPA 37 es la norma base para motores de combustión interna estacionarios, incluyendo generadores diésel y a gasolina. Esta norma establece criterios clave como:
En cuanto al escape, exige que los gases se conduzcan hacia un punto seguro fuera de la edificación, evitando acumulación en espacios confinados. También obliga a que las superficies calientes estén aisladas o protegidas si pueden representar riesgo de contacto o ignición.
NFPA 110 – Sistemas de energía de emergencia y standby
La NFPA 110 aplica especialmente en hospitales, centros comerciales, data centers y edificios críticos. Esta norma clasifica los sistemas según nivel de criticidad (Nivel 1 y Nivel 2) y exige que:
En Panamá, cualquier proyecto hospitalario o corporativo serio debería diseñarse conforme a NFPA 110, incluso si no lo exigen explícitamente, porque las aseguradoras y auditorías técnicas suelen basarse en esta referencia.
NEC (NFPA 70) – Código Eléctrico
Aunque el NEC se enfoca principalmente en instalaciones eléctricas, influye indirectamente en el diseño del sistema de escape al establecer:
Un mal diseño del escape puede afectar bandejas eléctricas cercanas o comprometer el aislamiento de conductores por temperatura excesiva.
Normativas ambientales y emisiones
Los motores diésel generan NOx, CO y material particulado. Aunque Panamá no tiene estándares tan estrictos como la EPA de Estados Unidos, muchos fabricantes diseñan sus motores bajo criterios EPA Tier 2, Tier 3 o Tier 4.
Esto implica que:
En proyectos industriales o cercanos a áreas residenciales, el cumplimiento ambiental puede convertirse en un factor determinante para la aprobación municipal.
Conclusión técnica
Las normas para instalación de chimeneas y escape de generadores no se limitan a “sacar un tubo hacia afuera”. Involucran criterios de incendio, ventilación, emisiones, expansión térmica y confiabilidad operativa. Un diseño profesional debe integrar NFPA 37, NFPA 110 y lineamientos del fabricante en un solo criterio técnico coherente.
Entrando en la parte crítica de las Normas para instalación de chimeneas y escape de generadores, debemos hablar de diseño técnico real: materiales adecuados, diámetro correcto de tubería y resistencia térmica. Aquí es donde la mayoría de las instalaciones improvisadas fallan en Panamá.
Un sistema de escape mal dimensionado no solo incumple normas, también afecta directamente el desempeño del generador y su vida útil.
Materiales recomendados para sistemas de escape
Los gases de escape de un generador diésel pueden alcanzar temperaturas entre 400 °C y 600 °C bajo carga. Por lo tanto, el material debe resistir:
Los materiales más utilizados profesionalmente son:
En ciudades como Colón o áreas cercanas al mar, el acero inoxidable 316 es altamente recomendable debido a la exposición salina.
Diámetro del tubo de escape: cálculo técnico
Uno de los errores más comunes es reducir el diámetro del escape para “facilitar instalación”. Esto genera aumento de contrapresión y pérdida de potencia.
El diámetro correcto depende de:
A modo referencial:
| Potencia del Generador | Diámetro mínimo típico |
|---|---|
| 20 – 50 kW | 3” – 4” |
| 60 – 150 kW | 4” – 6” |
| 200 – 500 kW | 6” – 10” |
| 600 kW o más | 10” o superior (según fabricante) |
Nota importante: Estos valores son orientativos. Siempre debe verificarse la ficha técnica del fabricante, donde se indica la contrapresión máxima permitida (por ejemplo, 25–40 pulgadas de columna de agua dependiendo del modelo).
Resistencia térmica y aislamiento
Las normas para instalación de chimeneas y escape de generadores exigen controlar el riesgo térmico. Las superficies del tubo pueden superar los 300 °C en operación continua.
Por ello se recomienda:
En cuartos cerrados, el aislamiento también ayuda a reducir la carga térmica interna, mejorando la eficiencia del sistema de ventilación.
Soportes estructurales y expansión térmica
Un aspecto poco considerado es la expansión térmica del metal. Un tramo largo puede expandirse varios milímetros cuando pasa de temperatura ambiente a 500 °C.
Por eso el diseño profesional debe incluir:
Ignorar este punto genera fisuras, filtraciones de gases y fallas prematuras en soldaduras.
Conclusión técnica
El sistema de escape no es simplemente un accesorio del generador. Es un componente de ingeniería que debe diseñarse con criterios térmicos, mecánicos y normativos. Elegir el material correcto, calcular el diámetro adecuado y considerar expansión térmica son pilares fundamentales para cumplir con las normas para instalación de chimeneas y escape de generadores en Panamá.
Si hay un factor técnico que realmente determina si se están cumpliendo correctamente las Normas para instalación de chimeneas y escape de generadores, ese es la contrapresión. Este parámetro define la resistencia que el sistema de escape genera contra la salida natural de los gases del motor. Cuando la contrapresión supera el límite permitido por el fabricante, comienzan los problemas.
En términos simples: el motor necesita “respirar”. Si el sistema de escape ofrece demasiada resistencia, el rendimiento cae y el desgaste aumenta.
¿Qué es la contrapresión?
Es la presión residual que existe en el múltiple de escape del motor debido a la resistencia del sistema de tuberías, silenciador, codos y longitud total del recorrido.
Se mide generalmente en:
Los fabricantes de generadores establecen un valor máximo permitido, que suele oscilar entre 25 y 40 pulgadas de columna de agua en muchos equipos diésel industriales. Superar ese valor puede invalidar la garantía.
Factores que aumentan la contrapresión
En instalaciones en edificios altos en Panamá, donde el escape debe elevarse varios metros por encima de la azotea, el cálculo correcto se vuelve aún más crítico.
Método general de cálculo
El cálculo profesional incluye:
La suma total no debe exceder el valor máximo indicado por el fabricante.
Consecuencias de una contrapresión excesiva
En términos financieros, un sistema mal diseñado puede aumentar el consumo de diésel entre 3% y 8% en operación prolongada, lo que en instalaciones industriales representa miles de dólares anuales.
Pruebas y verificación en campo
La única forma profesional de validar que se cumplen las normas para instalación de chimeneas y escape de generadores es medir la contrapresión con el equipo en carga.
Se utiliza un manómetro conectado en el punto recomendado por el fabricante (normalmente antes del turbo o en el múltiple de escape). La medición debe realizarse:
Si el valor medido supera el límite permitido, la única solución técnica correcta es redimensionar el sistema (no retirar el silenciador sin recalcular).
Conclusión técnica
El cálculo de contrapresión no es opcional en instalaciones profesionales. Es el indicador directo de si el diseño del sistema de escape es correcto o si se está comprometiendo el motor. En Panamá, donde muchos proyectos priorizan costos iniciales, este punto suele ignorarse… hasta que aparecen las fallas.
La correcta ubicación y altura del punto de descarga es uno de los aspectos más críticos dentro de las Normas para instalación de chimeneas y escape de generadores. No basta con evacuar los gases fuera del cuarto técnico; es indispensable garantizar que se dispersen de forma segura y no regresen al edificio ni afecten propiedades vecinas.
En Panamá, donde muchos generadores se instalan en azoteas de edificios comerciales o en cuartos técnicos a nivel de planta baja, el diseño de la chimenea debe considerar altura, dirección del viento, edificaciones colindantes y tomas de aire acondicionado.

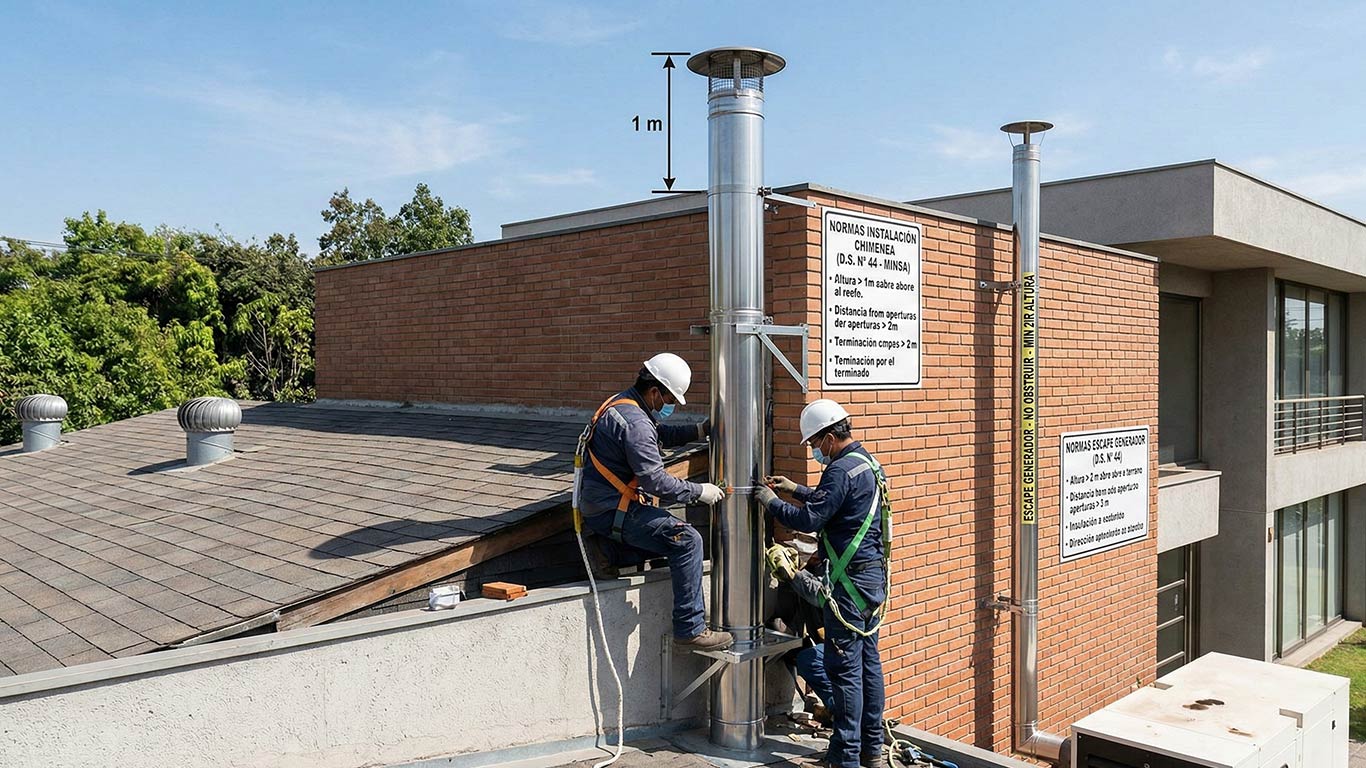

Altura mínima recomendada
Aunque la normativa puede variar según jurisdicción, las buenas prácticas basadas en estándares internacionales establecen que:
Cuando el generador está a nivel de suelo, la descarga debe ubicarse lejos de ventanas, puertas y entradas de aire fresco.
Distancias mínimas de seguridad
Para reducir riesgos de reingreso de gases y acumulación de monóxido de carbono, se recomienda:
En proyectos comerciales en áreas densas de Ciudad de Panamá, este punto es particularmente sensible debido a la proximidad entre edificios.
Dirección de descarga: vertical vs horizontal
Desde el punto de vista técnico, la descarga vertical favorece la dispersión natural por convección térmica. En cambio, las salidas horizontales:
Por esta razón, en instalaciones profesionales se prioriza descarga vertical con sombrerete o protector contra lluvia diseñado para no generar restricción adicional significativa.
Influencia del clima tropical panameño
Panamá presenta alta humedad, lluvias intensas y brisas marinas en zonas costeras. Esto implica que:
El uso de sombreretes tipo “rain cap” es común, pero debe verificarse que no incrementen la contrapresión más allá del límite permitido.
Interacción con sistemas de aire acondicionado
Uno de los errores más graves en edificios comerciales es ubicar la descarga cerca de unidades de aire acondicionado o manejadoras de aire. Esto puede provocar:
Una revisión integral del layout del edificio es obligatoria antes de definir la ubicación final de la chimenea.
Conclusión técnica
La altura y ubicación de la chimenea no son decisiones estéticas ni improvisadas. Son variables críticas que influyen en seguridad, cumplimiento normativo y convivencia urbana. Cumplir con las normas para instalación de chimeneas y escape de generadores implica diseñar la descarga pensando en dispersión de gases, entorno inmediato y condiciones climáticas reales de Panamá.
En entornos urbanos y comerciales, cumplir las Normas para instalación de chimeneas y escape de generadores no solo implica evacuar gases correctamente, sino también controlar el nivel de ruido. En Panamá, donde muchos generadores operan en edificios mixtos (residencial–comercial), el ruido puede convertirse en el principal motivo de quejas vecinales, multas municipales o incluso clausuras temporales.
El sistema de escape es uno de los principales puntos de emisión sonora de un generador diésel. Sin un diseño adecuado de silenciamiento, el nivel de ruido puede superar fácilmente los 100 dB a corta distancia.
Tipos de silenciadores para generadores
La selección del silenciador correcto depende del nivel de atenuación requerido y del tipo de instalación. Los principales tipos son:
Es importante entender que mayor atenuación normalmente implica mayor restricción interna, lo que puede aumentar la contrapresión. Por eso, el silenciador debe seleccionarse considerando simultáneamente el cálculo técnico del sistema.
Niveles de ruido recomendados
Aunque Panamá puede no tener límites uniformes en todo el territorio, como referencia técnica internacional:
Un generador sin encapsulado ni silenciamiento adecuado puede superar los 85–95 dB a 7 metros de distancia.
Estrategias adicionales de reducción de ruido
El control acústico no depende únicamente del silenciador. Una instalación profesional puede incluir:
En edificios en Ciudad de Panamá, donde los generadores suelen ubicarse en azoteas, también debe evaluarse la transmisión de vibración a la losa estructural.
Errores comunes en el control de ruido
Estos errores no solo incumplen las normas para instalación de chimeneas y escape de generadores, sino que también generan conflictos legales y costos adicionales posteriores.
Conclusión técnica
El control acústico debe integrarse desde la fase de diseño. No es un accesorio opcional que se agrega después de las quejas. Una solución profesional equilibra atenuación sonora, contrapresión aceptable y cumplimiento normativo, garantizando operación silenciosa y segura incluso en entornos urbanos densos.
Para que las Normas para instalación de chimeneas y escape de generadores se apliquen correctamente en Panamá, no basta con seguir estándares internacionales. Es indispensable adaptar el diseño a las condiciones reales del país: clima tropical húmedo, exposición salina en zonas costeras y altas temperaturas ambientales durante todo el año.
Una instalación que funcionaría perfectamente en un clima seco puede fallar prematuramente en Panamá si no se toman estas variables en cuenta.
Humedad elevada y condensación interna
Panamá presenta niveles de humedad relativa superiores al 70–90% durante gran parte del año. Esto provoca:
Para mitigar este efecto se recomienda:
Corrosión salina en zonas costeras
En provincias como Colón o áreas cercanas al Pacífico, la brisa marina incrementa significativamente la corrosión externa. Esto afecta:
En estos casos, el uso de acero inoxidable 316 o recubrimientos anticorrosivos de alta resistencia no es un lujo, sino una medida preventiva que prolonga la vida útil del sistema.
Temperatura ambiente elevada
En Panamá, la temperatura ambiente puede superar los 34 °C con sensación térmica mayor. Esto impacta directamente en:
Un cuarto técnico mal ventilado puede provocar recirculación de aire caliente, afectando tanto el rendimiento del motor como el sistema de escape.
Por ello, el diseño profesional debe considerar:
Impacto de lluvias intensas
La temporada lluviosa en Panamá es prolongada. Si la chimenea no está correctamente diseñada:
El uso de sombreretes adecuados y diseño con ligera pendiente hacia puntos de drenaje es fundamental.
Entorno urbano y normativas municipales
En áreas densamente pobladas, las municipalidades pueden exigir control de ruido y ubicación adecuada de descarga. Además, en edificios comerciales modernos, la coexistencia con sistemas de aire acondicionado central obliga a revisar cuidadosamente la dirección de los gases.
Una instalación que ignore estas variables puede generar quejas vecinales, inspecciones y modificaciones costosas posteriores.
Conclusión técnica
Aplicar las normas para instalación de chimeneas y escape de generadores en Panamá implica tropicalizar el diseño. La humedad, la salinidad, el calor y la lluvia son factores que aceleran el deterioro si no se consideran desde la ingeniería inicial. Un sistema correctamente adaptado al entorno panameño no solo cumple normas, sino que garantiza durabilidad y operación confiable a largo plazo.
Después de auditar múltiples proyectos en campo, puedo afirmar que la mayoría de los problemas no ocurren por desconocimiento total, sino por decisiones improvisadas durante la instalación. Cumplir correctamente las Normas para instalación de chimeneas y escape de generadores requiere disciplina técnica desde el diseño hasta la puesta en marcha.
A continuación, detallo los errores más comunes en Panamá y cómo evitarlos de manera profesional.
1. Reducir el diámetro del escape para ahorrar costos
Es uno de los errores más frecuentes. Se instala un tubo de menor diámetro que el recomendado por el fabricante para “facilitar” la instalación o reducir presupuesto.
Consecuencia:
Solución profesional: Siempre diseñar el sistema basado en el flujo de gases real y verificar la contrapresión en carga antes de entregar el proyecto.
2. Exceso de codos de 90°
Cada codo agrega resistencia equivalente a varios metros adicionales de tubería recta. En edificios donde el generador está en sótano o planta baja, es común ver recorridos con demasiados cambios de dirección.
Consecuencia: Incremento significativo de pérdida de presión y vibración estructural.
Solución: Optimizar el trazado desde la fase de diseño arquitectónico y utilizar radios amplios cuando sea posible.
3. No instalar junta flexible entre motor y tubería rígida
El generador vibra constantemente durante operación. Si el sistema de escape está conectado rígidamente al múltiple sin sección flexible:
Solución: Instalar siempre un conector flexible certificado para alta temperatura.
4. Descarga horizontal hacia fachada o propiedad vecina
Este error es común en instalaciones residenciales improvisadas.
Consecuencia:
Solución: Priorizar descarga vertical que favorezca dispersión natural.
5. Ignorar drenaje de condensado
En clima tropical húmedo, la condensación interna es inevitable. Si no se instala drenaje:
Solución: Diseñar pendiente adecuada y punto de drenaje en la parte más baja del sistema.
6. Subestimar el aislamiento térmico
En cuartos cerrados, no aislar correctamente el tubo de escape incrementa la temperatura ambiente, afectando la ventilación y eficiencia del generador.
Consecuencia: Sobrecalentamiento general del cuarto técnico.
Solución: Aislamiento con lana mineral de alta temperatura y revestimiento protector.
7. No medir contrapresión al finalizar la instalación
Entregar un proyecto sin prueba de contrapresión es una práctica técnicamente incompleta.
Solución profesional obligatoria:
Conclusión técnica
La mayoría de los errores en sistemas de escape no son visibles el primer día. Aparecen meses después en forma de fallas prematuras, quejas por ruido o problemas legales. Cumplir las normas para instalación de chimeneas y escape de generadores implica diseño, cálculo, ejecución correcta y verificación final.
¿Qué altura mínima debe tener la chimenea de un generador eléctrico?
Como buena práctica técnica, la descarga debe ubicarse al menos 1 metro por encima del nivel del techo más alto cercano y suficientemente alejada de ventanas, puertas y tomas de aire acondicionado. En edificaciones urbanas densas puede requerirse mayor altura para garantizar adecuada dispersión de gases y evitar reingreso de monóxido de carbono.
¿Qué pasa si el sistema de escape genera demasiada contrapresión?
Una contrapresión superior al límite indicado por el fabricante reduce la potencia efectiva del generador, aumenta el consumo de combustible, eleva la temperatura de las válvulas de escape y puede dañar el turbo. Además, puede invalidar la garantía del equipo. Por eso es obligatorio medir la contrapresión con el generador al 100% de carga antes de entregar la instalación.
¿Qué material es el más recomendable para la chimenea de un generador en Panamá?
En ambientes tropicales húmedos se recomienda acero aluminizado o acero inoxidable. En zonas costeras con alta exposición salina, el acero inoxidable 316 es la opción más duradera debido a su mayor resistencia a la corrosión.
¿Se puede descargar el escape de forma horizontal?
Técnicamente es posible, pero no es recomendable en la mayoría de los casos. La descarga vertical favorece la dispersión natural de los gases por convección térmica y reduce el riesgo de que el humo afecte fachadas, vecinos o sistemas de aire acondicionado.
¿Es obligatorio instalar silenciador en el escape del generador?
Sí. Además de reducir el impacto acústico, el silenciador forma parte del diseño técnico del sistema. Debe seleccionarse según el nivel de atenuación requerido y siempre considerando el cálculo de contrapresión.
¿Por qué es importante instalar drenaje de condensado en el escape?
En climas húmedos como el de Panamá, la condensación interna es frecuente. Sin drenaje adecuado se acumulan residuos ácidos que aceleran la corrosión interna y pueden obstruir parcialmente el sistema.
¿Cada cuánto tiempo debe inspeccionarse el sistema de escape?
Se recomienda una inspección visual cada 6 meses y verificación técnica anual en instalaciones críticas. Deben revisarse soportes, corrosión, estado del aislamiento y posibles fugas.
¿Puede una mala instalación generar problemas legales?
Sí. Una descarga mal ubicada, niveles de ruido excesivos o riesgos de intoxicación por gases pueden generar multas municipales, rechazo de permisos o responsabilidades civiles en caso de incidentes.
